細骨料最佳級配圖

?

③細骨料的用量
在泵送混凝土中，細骨料的用量桶粗骨料的空隙有很大關系，水泥砂漿必須充滿粗骨料的間隙，這樣不容易離析。如果含砂率偏低，空隙要由水泥來填充，這樣必須增大水泥的用量，同樣混凝土易沁水和離析；如果含砂率過大，則水泥砂漿的流動性大大降低，泵送阻力顯著增加，故在一定條件下都有最佳含砂率。在含砂率高的情況下，只要水泥用量相應增加，對混凝土的可泵性無顯著影響。如果粗骨料級配合理，則骨料最大粒徑越大，最佳含砂率就越低。一般情況下，混凝土的含砂率可按范圍選取（見推薦含砂率表）
推薦含砂率表（%）
注意！含砂率最小應不低于40%，否則泵送十分困難。
1.粗骨料
①粗骨料品種和質量
泵送混凝土可以采用卵石、碎石或卵石的混合骨料。卵石骨料混凝土的可泵性最好。混合骨料次之，碎石稍差。
碎石中針片狀骨料含量過大泵送性能差，一般針片狀碎石含量應控制在5%以內。另外，孔隙率較大的碎石（如火山石、多孔骨料）泵送性也差，在泵送過程中，沁水較嚴重，容易出現堵管現象。
②粗骨料最大粒徑
泵送混凝土的粗骨料最大粒徑受輸送管路最小口徑的限制，卵石最大粒徑應小于1/3口徑；碎石最大粒徑應小于1/4口徑，允許有少量超徑骨料混入。例如在125mm直徑的輸送管中，可以通過少量粒徑達60mm的骨料，不過這種超徑骨料所占的比例不得大于2%，而且他們必須是分散的。粗骨料最大粒徑限制見下表：
③粗骨料的顆粒級配
泵送混凝土粗骨料級配以最小空隙為原則，較小的空隙才能以較少的水泥用量及砂率獲得較好的可泵性。混凝土的可泵性對于粗骨料級配間斷或不均勻的反應十分敏感，特別是大高度的長距離泵送時，粗骨料的級配至關重要，多加水泥和多加水都是無用的。因此，不要誤認為粗骨料粒徑越小越好，也不要誤認為小粒徑骨料越多越好，最重要的是粗骨料的合理級配。
粗骨料的級配應符合以下要求：
粗骨料級配標準表（各種骨料粒徑范圍的骨料通過各標準篩的重量百分比率）
?
????值得一提的是：料徑出現間斷級配時，可采用5-10粒徑骨料，或用20-30mm粒徑的骨料代替，同時采用加大含砂率的辦法，這樣不僅能使混凝土的強度提高，同時能獲得更好的泵送性能。

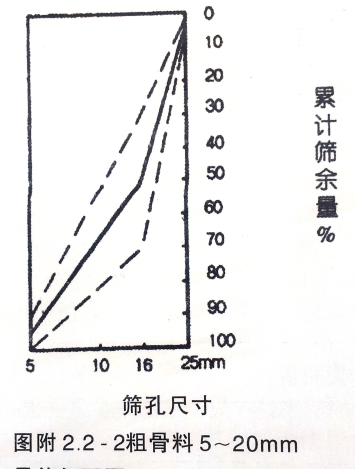

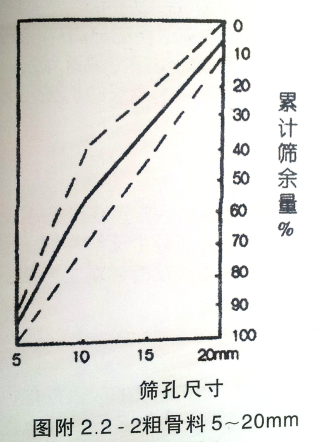

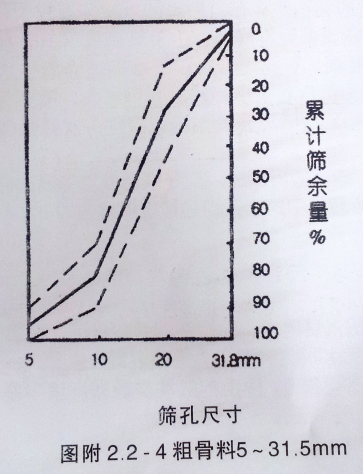

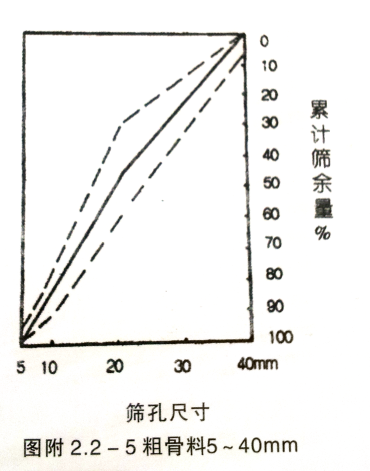

???各種粒徑范圍粗骨料最佳級配圖如下：圖中粗實線為最佳級配線，兩條虛線之間區域為最適宜泵送區，細骨料最佳級配宜盡可能處于兩條虛線之間范圍的中間區域。

④粗骨料用量
????粗骨料在骨料總量中的比例對混凝土泵的可泵性有很大影響，主要表現在泵送壓力和混凝土容積效率的變化（影響吸入性能）。但在實際應用中，只要控制好砂率，粗骨料用量就得到了控制。

?
